光纖接口類型：

FC 圓型帶螺紋(配線架上用的最多)

ST 卡接式圓型

SC 卡接式方型(路由器交換機上用的最多)

PC 微球面研磨抛光

APC 呈8度角并做微球面研磨抛光

MT-RJ 方型,一(yī / yì ／yí)頭雙纖收發一(yī / yì ／yí)體( 華爲(wéi / wèi)8850上有用)

光纖模塊:一(yī / yì ／yí)般都支持熱插拔,

GBIC Giga Bitrate Interface Converter, 使用的光纖接口多爲(wéi / wèi)SC或ST型

SFP 小型封裝GBIC,使用的光纖爲(wéi / wèi)LC型（附件爲(wéi / wèi)一(yī / yì ／yí)些跳線實物圖）

光收發器：

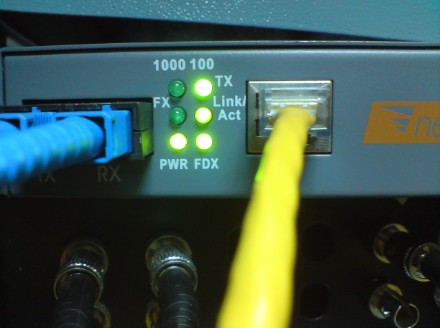

例子1光纖收發器：

HPE Aruba無線網絡 | 康普Commscope | 弱電工程

左上角——亮時代表1000M速率
右上角——亮時代表100M速率
左中間——亮時代表已接上尾纖，閃爍代表正在傳輸數據
右中間——亮時代表已接上網線，閃爍代表正在傳輸數據
左下角——亮時代表已接入電源線
右下角——亮時代表全雙工速率，滅時代表半雙工

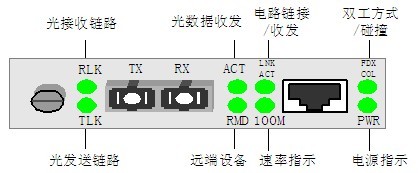

例子2類型光收發器：

HPE Aruba無線網絡 | 康普Commscope | 弱電工程

RLK	常亮，光口接收鏈路正常；不亮，接收鏈路錯誤
TLK	常亮，光口發送鏈路正常；不亮，若RLK亮，發送鏈路錯誤
ACT	閃亮，光口有數據傳輸

RMD	常亮，遠端收發器的電口鏈路正常；不亮，鏈常亮,遠端收發器可以遠端網管；不亮，遠端收發器不能遠端網管
FDX/COL	常亮，電口工作于全雙工；不亮，半雙工；閃亮，半雙工有碰撞
LNK/ACT	常亮，電口鏈路正常；不亮，鏈路錯誤；閃亮，電口有數據傳輸
100M	常亮，電路速率爲(wéi / wèi)100M；不亮，電路速率10M
PWR	常亮，電源工作正常，反之錯誤

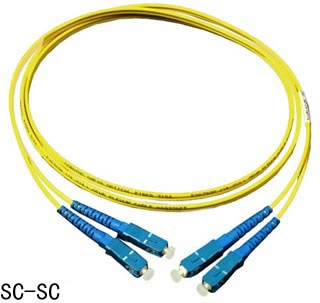

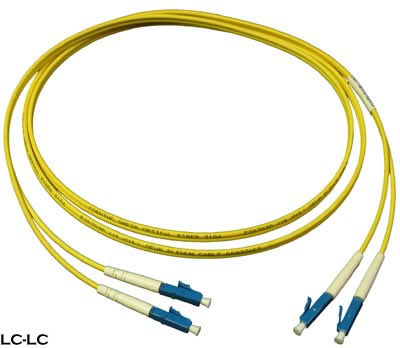

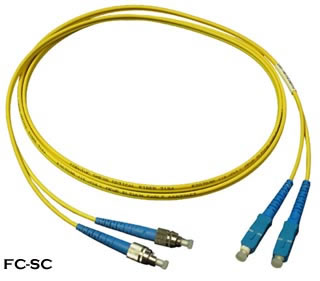

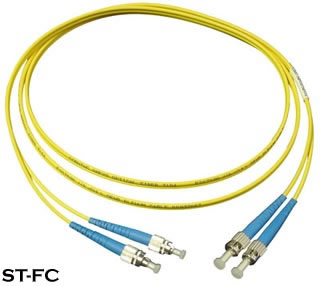

我們列出了(le／liǎo)一(yī / yì ／yí)些常用光纖跳線的類型：
